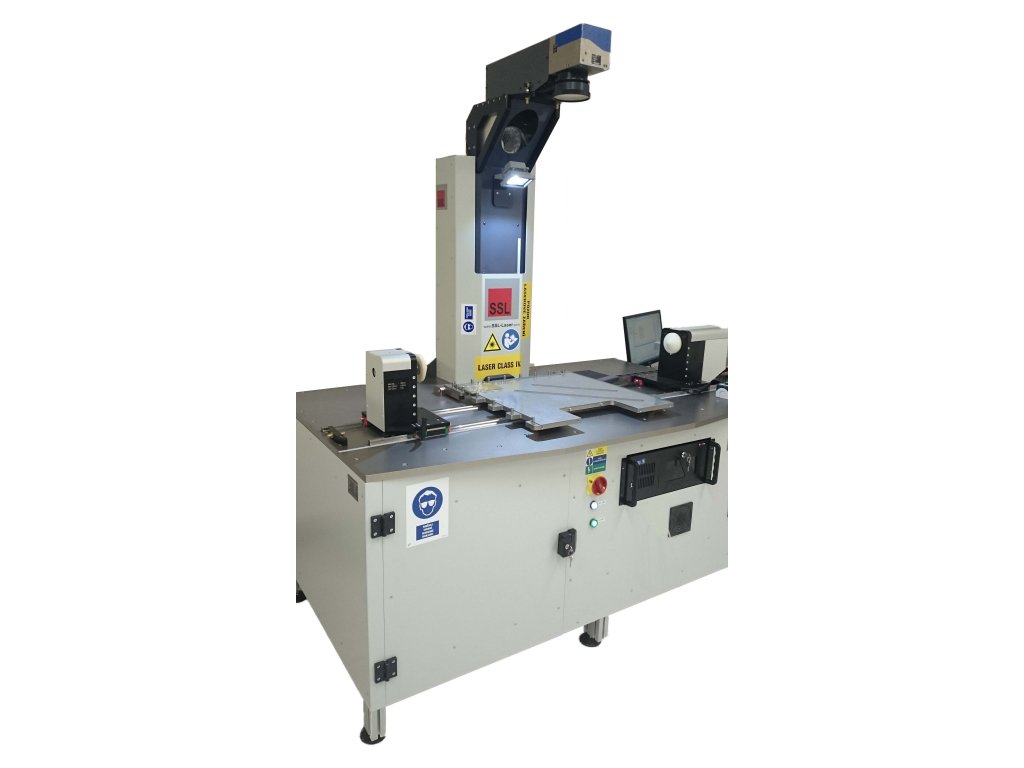

Popisovací laser veľkoplošný

Priemyselný laser samostatne stojaci s veľkou plochou popisu až 600x600mm



Na objednanie EU
Kód: 528

Profesionálne laserové zariadenie na laserové popisovanie v malosériovej výrobe.



Tento značiaci laser s otvoreným priestorom sa používa v výrobe, kde je potrebné flexibilne popisovať mensie množstvá produktov.

Otvorený priestor pracoviska ponúka veľkú plochu na vkladanie produktov, napríklad veľkoformátových dlaždíc a pod.

Dostupný laserový výkon:

20W-ikona30W-ikona60W-ikona



Dostupná veľkosť popisovacieho poľa (mm):

     300x300 400x400 600x600

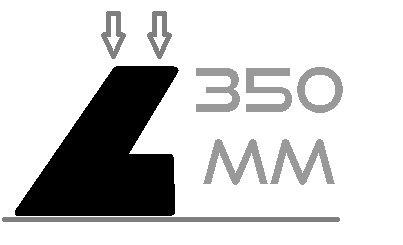

Maximálna výška popisovaného predmetu až 350mm

vyska predmetu-350mm

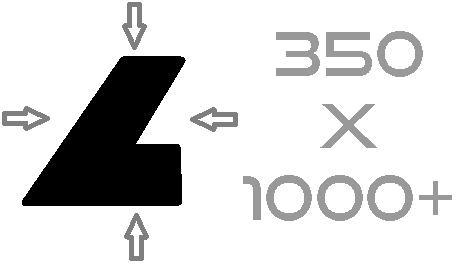

Maximálna veľkosť popisovaného predmetu na rotačnom stole 350x1000mm

velkost predmetu-350x1000+

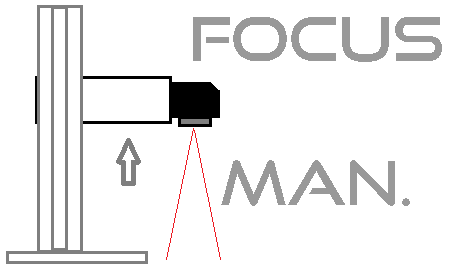

Možnosti ovládania zaostrenia(fokusu) laserovej hlavy:



focus-elfocus-man







Základné parametre:

- základ konštrukcie je z hliníkových zliatin, takže zariadenie dosahuje malej hmotnosti(do 50kg)

- 20 wattový vláknový laser JPT zabezpečí spoľahlivé značenie kovových aj niektorých nekovových materiálov

- minimálna veľkosť popisovacieho poľa je 100x100mm, maximálna až 600x600mm

- vychyľovacia hlava dokáže popisovať rýchlosťou až 5000mm/s

- ovládací software je ľahko a intuitívne ovládateľný

- pracovný stôl obsahuje pravidelne rozmiestnené štandartizované drážky na jednoduché ustavenie popisovaných predmetov

- zariadenie je konštruované ako LASER CLASS IV., to znamená, že operátor musí pri práci používať ochranné okuliare

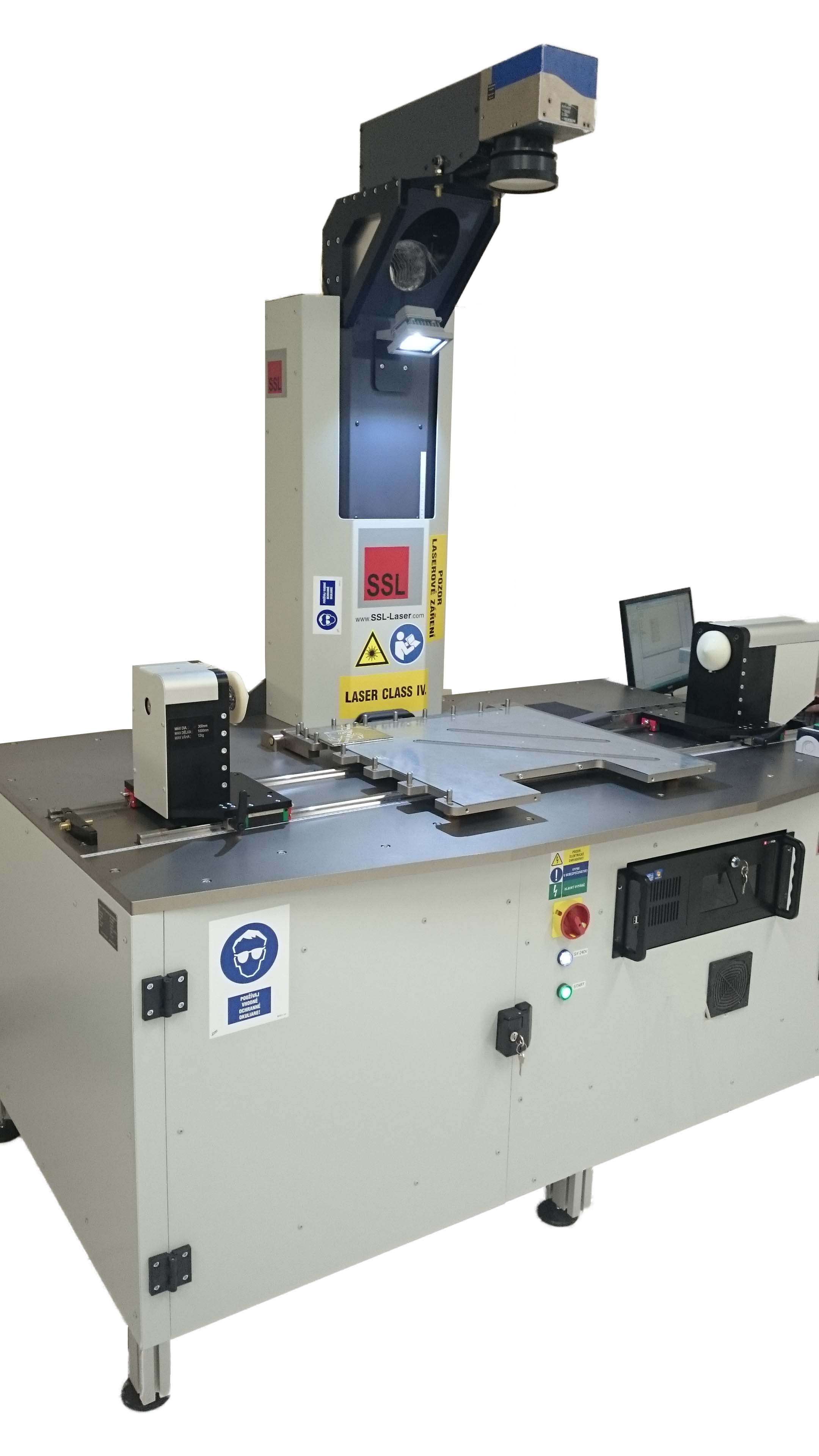

 DSC_0542-1

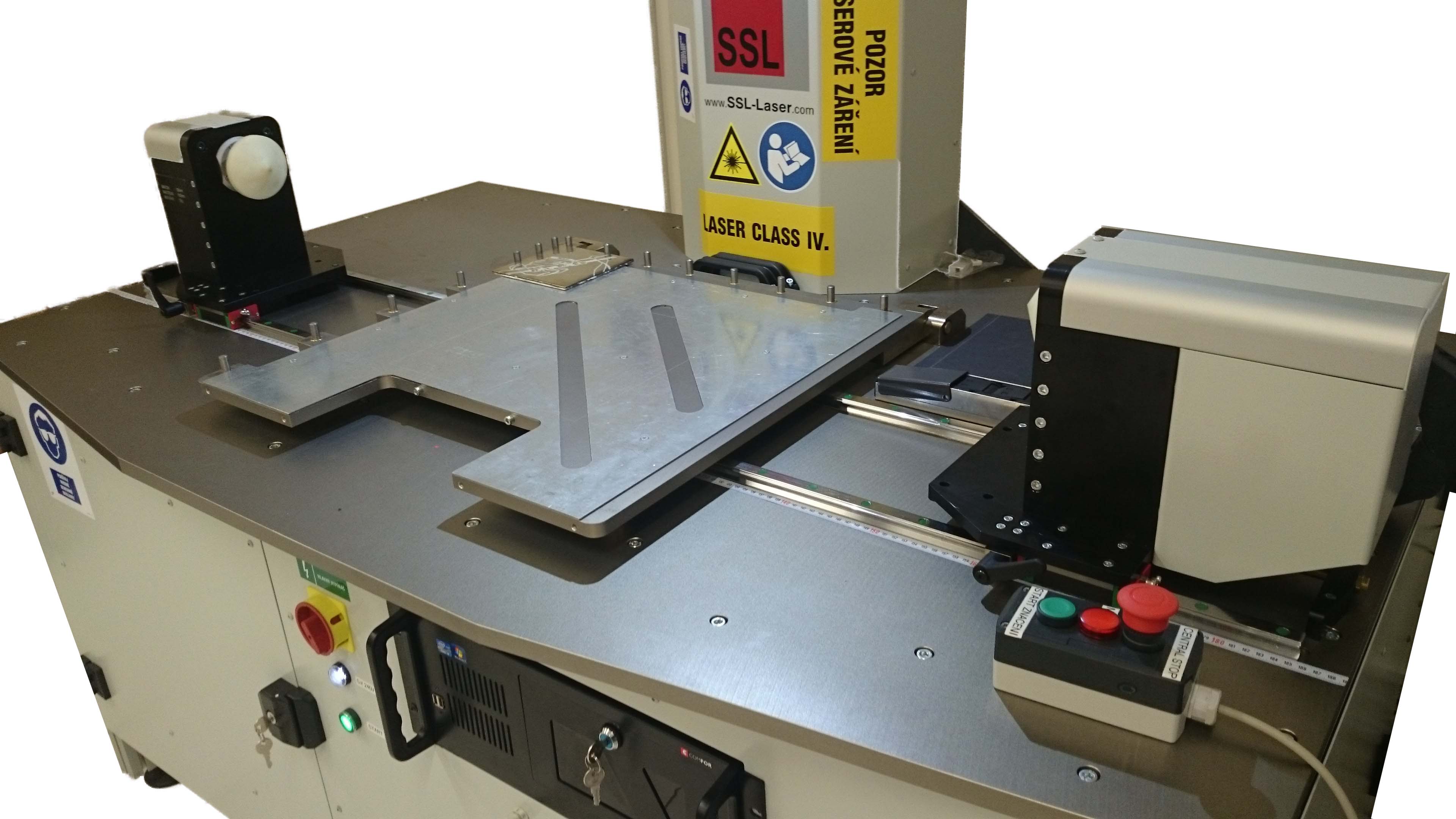

 DSC_0547-1

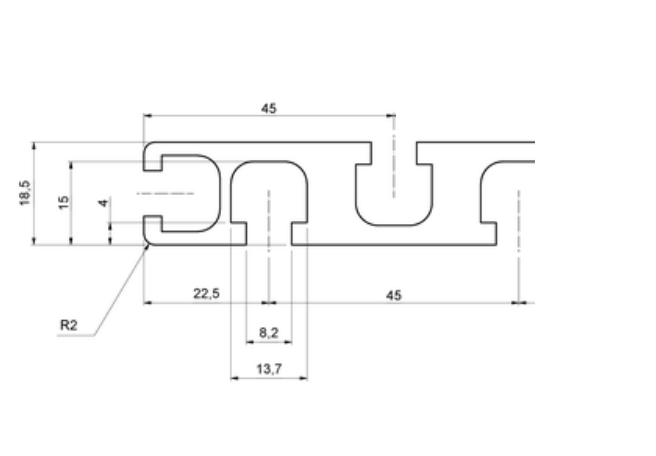

Pracovný stôl

Pracovný stôl je vyrobený z modulárnych profilov so štandarným rozstupom drážok.

Drážky umožňujú ľahké umiestnenie dorazov, alebo prípravkov na vkladanie produktov.

Rozstup drážok je 45mm.

 profil

Parametre laserového zdroja:

       M7_20E_30E_M7_Laser

Laserový zdroj JPT 20 Watt, vláknový laser
Vlnová dĺžka 1064 nm
Menovitý výstupný výkon 60 W
Kvalita lúča M2 <1,8
Frekvencia plného výkonu 50 - 100 kHz
Maximálna energia impulzu 0,8mJ pri 50 kHz

Šírka impulzu 200 ns
Priemer výstupného lúča 1 / e2 6 mm1
Rozsah ladenia výkonu 0 - 100%
Polarizácia: náhodná
Antireflexná vrstva: Áno
Priemerná nestabilita napájania <5%
Dĺžka vlákna: 5 m
Spôsob chladenia: Vzduch
Červený pilotný lúč
Voliteľná nastaviteľná šírka impulzu
Rozmery W * D * H 315 * 275 * 99
Napájacie jednosmerné napätie (VDC) 24 V
Aktuálna spotreba <15 A
Spotreba energie (20 ° C) <360 W
Prevádzková teplota 0 - 40 ° C
Skladovacia teplota -10 - 60 ° C

Vychyľovacia laserová hlava BS-10

BS_10

Benefity:
BS-10 je nová generácia skenovacích hláv s kompaktným dizajnom a
optimalizovaným výkonom tak, aby sa dosiahlo o 50% menej driftových hodnôt.
Vďaka krytu odolnému voči prachu je BS-10 ideálna na prácu v drsnom
priemyselnom stave.
Rozhranie:
Vychyľovacie jednotky sú kompatibilné so štandardným protokolom XY2-100.
Zrkadlá a objektív:
Snímacie zrkadlá a objektívy s optimalizovanými držiakmi sú k dispozícii pre
všetky typické typy laserov, vlnové dĺžky, hustoty energie, ohniskové vzdialenosti a
pracovné polia. Sú tiež možné špecifické konfigurácie pre zákazníka.

Ovládací software:

Raylase-WM

Softvér weldMARK® 3 je výkonný a pohodlný nástroj na spracovanie laserovanej grafiky vďaka jeho užívateľsky príjemnému rozhraniu.
Štandardná softvérová sada weldMARK® 3 podporuje riadiacu kartu RAYLASE SP-ICE-1 PCIe PRO.
Medzi nové vlastnosti štandardnej licencie patrí variabilné poly-delay pre presnejšie označenie vektorových kombinácií.

Ďalšími novými funkciami sú výkonové rampovanie, vytváranie vzorov čiarkovane čiarkovaných čiar, signálov snímačov s vyrovnávacími pamäťami a aktívny čas depresie snímačov, ktorý umožňuje flexibilnejšiu reakciu na riadiace signály v aplikáciách značenia a spracovania On-The-Fly.
Samozrejmé sú funkcie popisu DATA MATRIX, QR, čiarového kódu, popis automatických sériových čísel a rád, popis po kružnici atď...

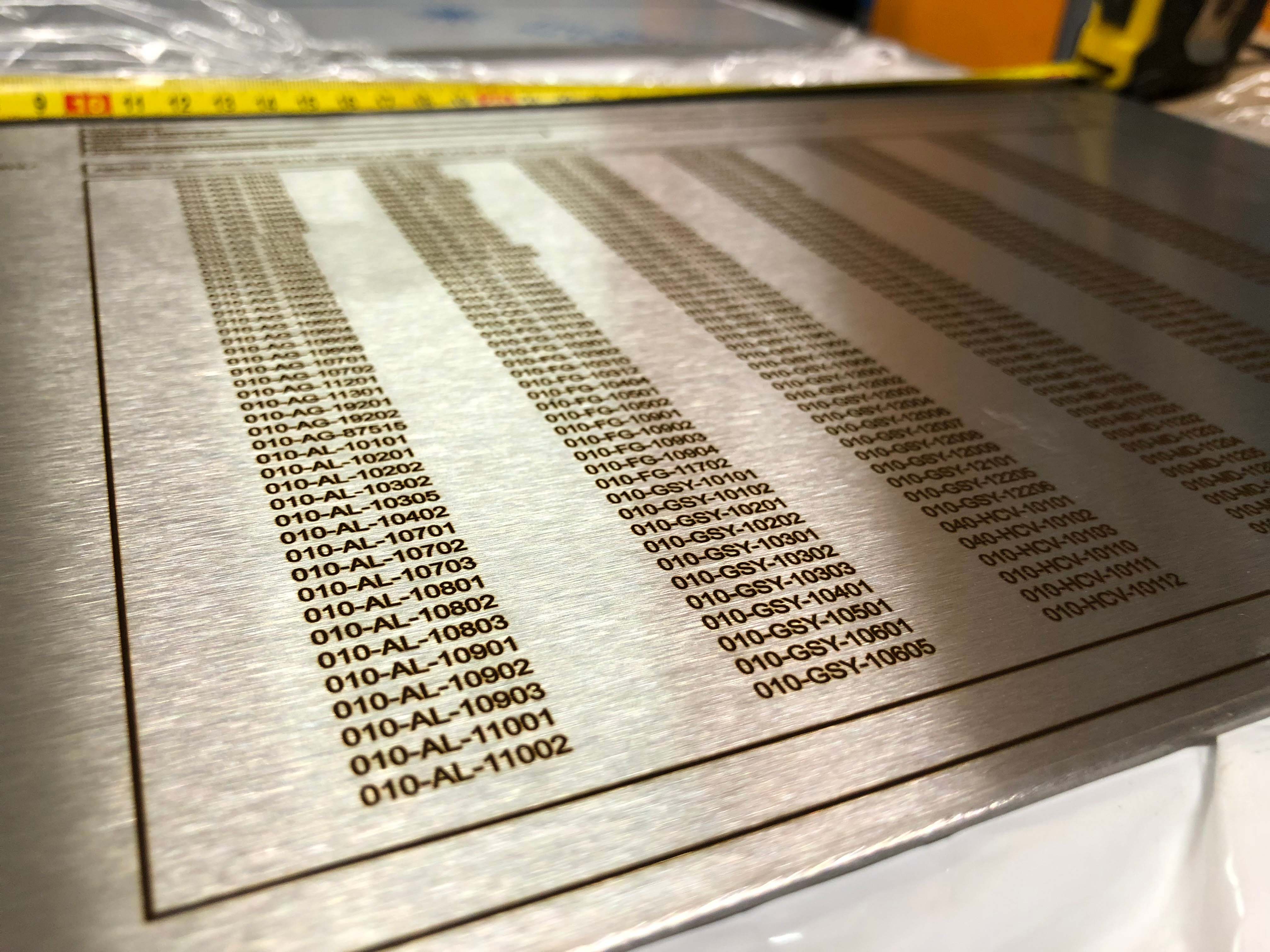

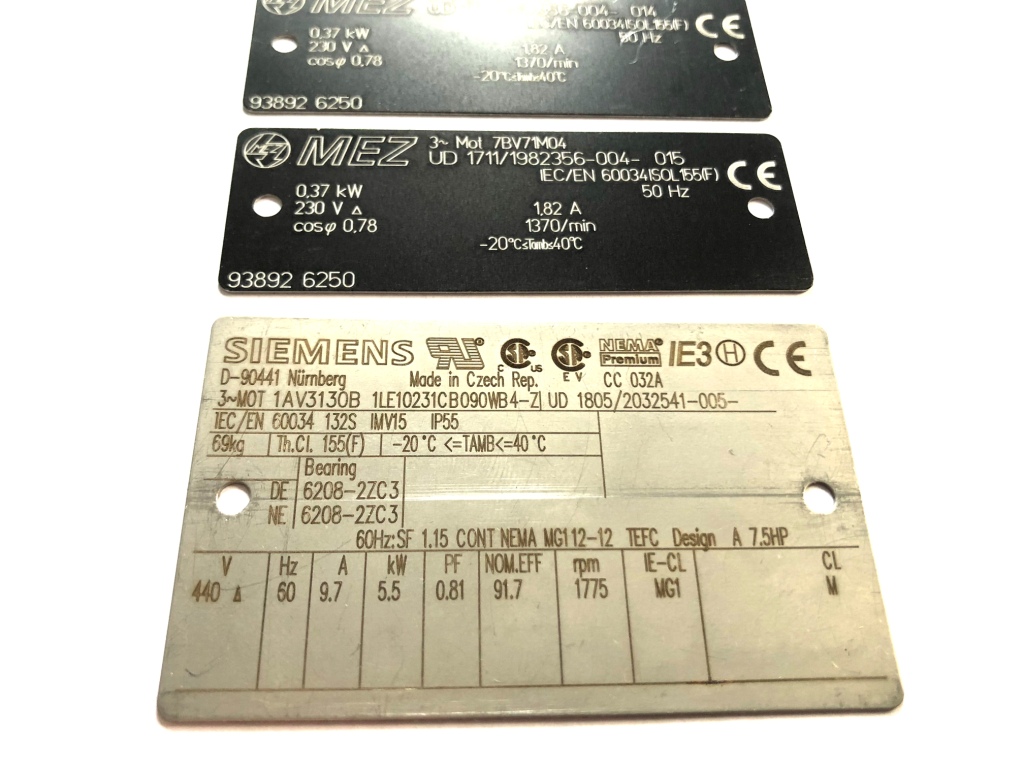

 IMG_1775               IMG-0108
